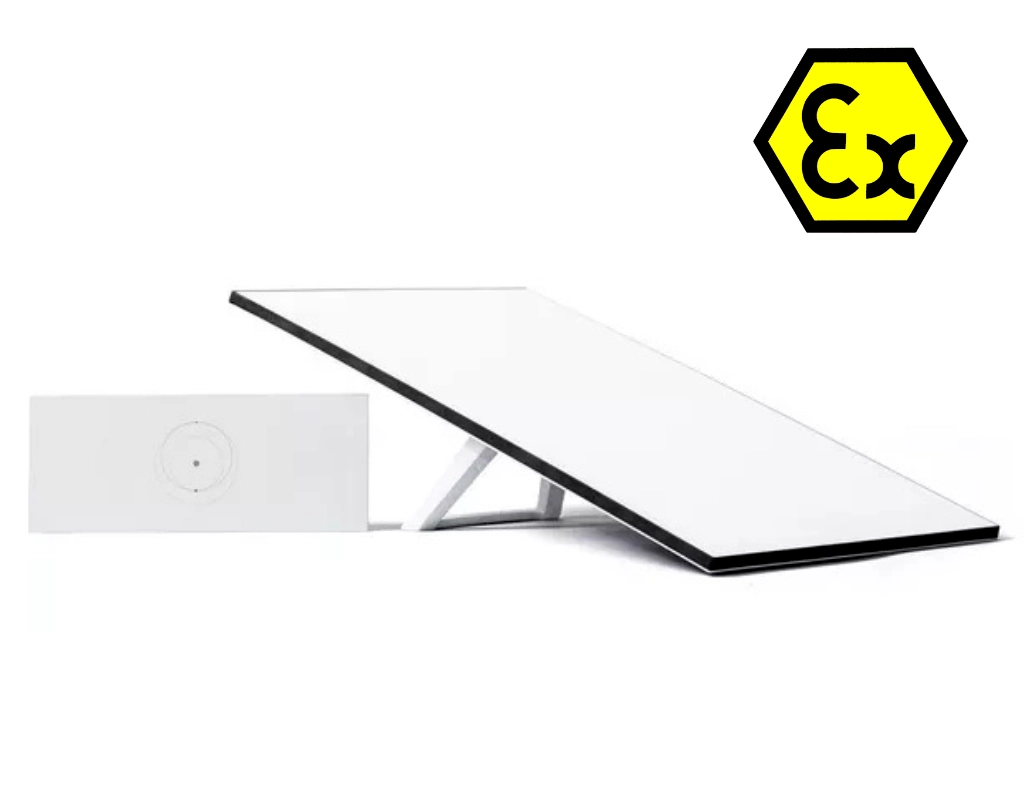

Комплект ATEX Starlink Kit V4 (взрывозащищённое исполнение)

Комплект спутникового интернета ATEX, сертифицированный для Zone 2 и 22

Комплект Armadex Starlink Kit V4 обеспечивает полноценный спутниковый интернет LEO для взрывоопасных зон. Решение особенно подходит для:

• FPSO-судов
• LNG-танкеров
• морских платформ
• газовых объектов
• химических предприятий

Комплект использует два метода взрывозащиты:

• Для Zone 2 (газ) применяется Ex nR согласно IEC 60079-15
• Для Zone 22 (пыль) применяется Ex tc согласно IEC 60079-31

Благодаря этому комплект можно постоянно эксплуатировать в зонах, где вероятность образования взрывоопасной атмосферы низкая либо она возникает кратковременно.

Сейчас доступен предзаказ. Финальная ATEX-сертификация находится на завершающем этапе — подписанная декларация соответствия и сертификат будут выпущены в ближайшее время. Свяжитесь с нами для уточнения сроков поставки и резервирования комплекта.

Основные преимущества

• Фазированная антенная решетка | угол обзора 110°
• Трехдиапазонный Wi-Fi, 4×4 MU-MIMO
• До 235 подключенных устройств | покрытие до 297 м²
• Антенна с защитой IP67 | система плавления снега до 40 мм/ч
• Рабочая температура: от -30 °C до +50 °C
• 2 гигабитных Ethernet-порта с фиксирующим механизмом
• Опциональное питание 48 В DC через Ex e оболочку повышенной безопасности
• В комплект входит 15-метровый фиксируемый антенный кабель
• Дистрибьютор: Armadex Explosion Protection B.V.

Что входит в комплект

Комплект поставляется полностью готовым к установке и включает:

Фазированная антенна

• Размеры: 594 × 383 × 39.7 мм
• Вес: 2.9 кг
• Степень защиты: IP67

Подставка

• Размеры: 184 × 142 × 27.4 мм

Роутер Starlink Router 3 (точка доступа Wi-Fi 6)

• Размеры: 298.6 × 120.4 × 43.4 мм
• Вес: 0.57 кг
• Степень защиты: IP56
• Для внутреннего использования
• LED-индикатор
• 2 фиксируемых порта RJ-45
• Кнопки сброса и питания
• Поддержка WPA2

Блок питания

• Размеры: 173 × 93 × 35.75 мм
• Вес: 0.65 кг
• Степень защиты: IP66
• Питание: 100–240 В AC, 50/60 Гц

Антенный кабель

• Длина: 15 м
• Экранированный, с фиксирующими разъемами

Общие параметры упаковки

• Размеры: 652.4 × 451.7 × 97.9 мм
• Вес: 6.73 кг

Фазированная антенна с углом обзора 110°

Антенна использует электронную фазированную решетку с углом обзора 110° и системой ручного позиционирования с программной поддержкой. Связь осуществляется со спутниковой группировкой Starlink LEO в диапазонах Ku/Ka.

Антенна выдерживает рабочий ветер скоростью 96 км/ч и более (60+ mph) и оснащена автоматической системой подогрева/плавления снега производительностью до 40 мм/ч, что обеспечивает стабильную работу в зимних условиях как на суше, так и на море.

Подключение Wi-Fi 6 для опасных производственных зон

Точка доступа Starlink Router 3 обеспечивает Wi-Fi 6 (Wireless AX, 802.11 a/b/g/n/ac/ax) через трехдиапазонный радиомодуль с поддержкой 4×4 MU-MIMO и защитой WPA2.

Одна точка доступа обеспечивает:

• покрытие до 297 м²
• подключение до 235 устройств одновременно

Этого достаточно для работы:

• Ex-защищенных точек доступа
• портативных устройств
• инспекционных камер
• ноутбуков

Роутер совместим с Starlink Mesh и поддерживает до трех mesh-узлов для расширения покрытия.

Под съемной крышкой расположены два гигабитных Ethernet RJ-45 порта с фиксирующим механизмом для подключения:

• PLC-контроллеров
• дополнительных точек доступа
• промышленного видеонаблюдения

USB-порт и слот для SIM-карты отсутствуют.

Создан для постоянной наружной установки

Starlink Kit V4 разработан для эксплуатации в тяжелых условиях:

• Антенна IP67
• Роутер IP56
• Блок питания IP66
• Рабочая температура антенны и роутера: от -30 °C до +50 °C
• Рабочая температура блока питания: от -30 °C до +60 °C
• Среднее энергопотребление: 75–100 Вт
• Пиковое энергопотребление: около 150 Вт

Опциональное питание 48 В DC через Ex e оболочку

Дополнительная схема установки позволяет полностью вынести AC-блок питания за пределы опасной зоны.

Антенна питается от 48 В DC и подключается через оболочку повышенной безопасности Ex e (IEC 60079-7).

Это:

• исключает наличие импульсного блока питания во взрывоопасной зоне
• устраняет риск искрения на коммутационных частотах

Такое решение особенно полезно для объектов с более строгими требованиями к взрывозащите или при длинных кабельных трассах от безопасной зоны.

Методы ATEX-защиты, применяемые в комплекте

Starlink Kit V4 использует два принципа взрывозащиты — отдельно для газа и пыли.

Ex nR (ограниченное дыхание)

Стандарт: IEC 60079-15
Применение: газовые среды Zone 2

Метод ограничивает проникновение взрывоопасного газа внутрь корпуса до уровня, при котором внутренний источник воспламенения не способен образовать взрывоопасную смесь.

Ex tc (защита оболочкой)

Стандарт: IEC 60079-31
Применение: пылевые среды Zone 22

Корпус предотвращает попадание горючей пыли в концентрациях, способных образовать взрывоопасный слой, а также ограничивает температуру поверхности.

Оба метода подходят для зон, где взрывоопасная атмосфера при нормальной эксплуатации возникает редко и существует только короткое время.
